ThermoInspector Infrarot Wärmebildüberwachung

1 Programmbeschreibung
ThermoInspector ist ein automatisiertes Prüfsystem für die Wärmeüberwachung, Analyse und Bewertung. Es kann für die Kontrolle, Sicherheit, Qualitätskontrolle und Prozessüberwachung in den Bereichen Materialien (z. B. Kunststoffe, Metalle usw.), Biologie, chemische Prozesse usw. und die entsprechende Fertigung verwendet werden, wie Schweißen, Heizen, Kühlen, Schmieden, Biofermentation usw. Wärmeinformationen können in Echtzeit gemessen, aufgezeichnet und bewertet werden und mit bestehenden Maschinensteuerungssystemen und SPS verwendet werden.
Das ThermoInspector-System besteht aus einer zentralen Bearbeitungseinheit, die bis zu vier Wärmekameras unterstützt. Alle Thermometer verfügen über einen hochempfindlichen (besser als 0,03 °C) Infrarot-Wärmesensor mit einem Temperaturmessbereich von bis zu 2.000 °C. Aufgrund dieser außergewöhnlichen Eigenschaften kann es die Wärmefelder der gemessenen Produktoberfläche kontinuierlich messen und bewerten, ob es sich um Kunststoffe, Metalle oder Biomaterialien handelt. Daher kann das System die thermischen Eigenschaften wie den Wärmegradienten, die Höchst- oder Mindesttemperatur prüfen und die Temperaturstreuung entlang des Wärmeabschnitts bewerten, um die Geschwindigkeit des Temperaturanstiegs in einem ausgewählten Bereich zu überprüfen.

Jedes ThermoInspector-System unterstützt die Messung von thermischer Strahlung mit mehreren Kameras, die Kamerasteuerung, die Einstellung der Palette, die Einstellung des Temperaturbereichs und die Definition weiterer Funktionen. Der Benutzer kann eine Kamera mit unterschiedlicher Auflösung wählen: 640 × 512, 336 × 256, 160 × 128 oder eine andere Brennweite auswählen.
2 Haupttechnische Merkmale
· Komplette Infrarot-Wärmebildgebung
·LWIR640px, 336px, 160px Auflösung optional
·Einfache Installation und Einfache Einrichtung
·Leistungsstarke Vollbildvisualisierung
·Grafiken, Tabellen, Statistiken, OK/NOK-Anzeige
·8x digitale I/O-Schnittstellen, 4x Ethernet-Anschlüsse
·Versorgung über Ethernet-Kabel und 24 V Gleichstrom
·Schutzklasse IP65 und Touchscreen-Schutz
·Temperaturbereich -25°C～150°C, -40°C °C～550°C, höchste
Optional2000°C
3 Zwei leistungsstarke zentrale Verarbeitungseinheiten

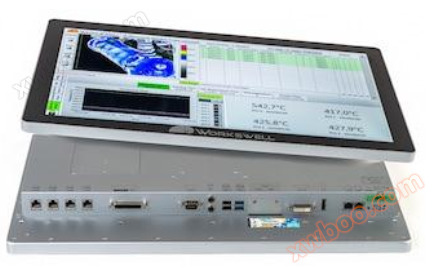

3.1 Touchscreen Zentrale Steuereinheit
·Industrielle Maschinenlösungen
·Vorderseite IP65 Schutzklasse
·Schnelle und einfache Installation
·VESA Schnittstelle
·Voll HD Touchscreen
·4 PoE-Ethernet-Anschlüsse
·Digitale Alarmausgabe
·Unabhängiger Eingangstrigger
·24V DC-Eingangsstromversorgung
·2 zusätzliche Ethernet-Anschlüsse für die PLC
·Serielle Kommunikation

3.2 Passive zentrale Steuerung
Die ThermoInspector-Zentralsteuerung spart Größe und Kosten mit der passiven Controller-Version und arbeitet mit dem Touchscreen-Typ
Gleiche Leistung und Schnittstelle. Der Anwender kann die Systemkonfiguration mithilfe eines Full-HD-LCD-Displays mit Tastatur integrieren. Größe nur 26 x
Der passive Controller mit 22 x 8 cm ist das kleinste Multi-Objektiv-Wärmebildüberwachungssystem der Welt.
4 Systemsteuerung
4.1 Echtzeit-Bildgebung
ThermoInspector erkennt alle Infrarotkameras automatisch. Der Benutzer kann verschiedene Palettenfarben, Isothermen, künstliche
Temperaturbereich oder Änderung des Temperaturbereichs der Kamera. Die intuitive Bildoberfläche erleichtert die Überprüfung der Benutzerkonfiguration und der Systemintegrität. Bediener auswählbar
Wählen Sie verschiedene Arten von Messgeräten aus (Punkte, Linien, Rechtecke, Kreise usw.) und überprüfen Sie Datenströme und Werte in Echtzeit.
4.2 Bildbewertung
Das ThermoInspector-System zeigt alle erforderlichen Daten und Informationen während der Überwachung direkt auf dem Bildschirm. Von Echtzeit
Strahlungsstrom (bis zu 4 Thermometer), einschließlich der Einstellungsanalyse für jeden ROI (Interessenzone), bis hin zu Zeitdiagrammen, Temperaturkurven und Benachrichtigungen
Der numerische Indikator des Bedieners.
4.3 Alarm- und Regeleinstellungen
In der realen Produktion sollte der Bediener in der Lage sein, verschiedene Analysemethoden einzurichten, um eine Vielzahl von industriellen Anwendungsbereichen abzudecken. ThermoInspector
Eine Vielzahl von Messwerkzeugen mit lokal einstellbarer Emissivität ist verfügbar und der Bediener kann auch statistische Etiketten wie Maximum, Minimum,
Durchschnittswerte, Differenzwerte und Mittelwerte. Wenn die Einstellungsbedingungen gestört sind, zeigt das System einen Alarm an und sendet ein digitales Signal an die SPS.
Dank der menschenfreundlichen und konfigurierbaren Umgebung kann der ThermoInspector in kürzester Zeit in Betrieb genommen werden. Dieses System enthält
Hunderte von Funktionen sind bereits ausgestattet, die für jede Art von Anwendung verwendet werden können, so dass keine zusätzlichen Algorithmen für die Integration geschrieben werden müssen.
5 Anwendungsbereiche
5.1 Fertigungsindustrie
·Kunststoffspritzguss
·Stabilität des Flammenspritzes vor dem mechanischen Spritzen
·Kritische Temperaturen beim Laserschweißen
·Die gesamte Komponente während der Endprüfung
·Schneid- und Druckwerkzeugüberhitzung
·Materialkühlung und -vorwärmung
·Aluminium Induktionsschweißen
·Löten und Sintern von Metallen
·Klebung oder Schaum usw.

5.2 Sicherheit und Brandschutz
·Turm- und Lagerschutz
·Steuerung des Materiallagersystems
·Abfall- und Kohleförderer
·Abfall- und Kohlelager
·Umgebungsüberwachung
·Landwirtschaftliche Deponien
·Stahlpaketintegritätskontrolle
·Schlüsselstockprüfung
5.3 Andere Branchen
·Lebensmittel- und Verpackungsindustrie
·Technik und Metallindustrie
·Papier-, Textil- und Holzindustrie
·Chemie, Glas und Elektronik
·Landwirtschaft, Forstwirtschaft und Ökologie
·Bioökologische Überwachung von Tieren und Pflanzen
