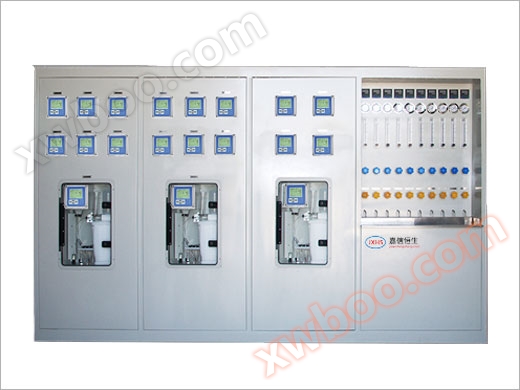

Probenanalysegerät Typ JX-8100

Die Probenahme von Sodwasser wird für die zentralisierte kontinuierliche Probenahme von Wasser und Dampf in thermischen (thermischen) Elektrosystemen verwendet und durch die chemische Analyse und Überwachung von Proben durch begleitende Messgeräte und Mikromaschinen, um den zuverlässigen Betrieb der Generatoreinheit zu gewährleisten. Die Geräte wurden weit verbreitet auf 12 MW, 25 MW, 30 MW und 125 MW-Anlagen, die von den Benutzern gelobt wurden. Drei der wichtigsten Komponenten wurden durch nationale Patente und einen "Star Award für Erfindung und Innovation" von der chinesischen Nationalabteilung des Systems der Vereinten Nationen für die Förderung von Technologieinformationen verliehen.

Hauptmerkmale

1. Vernunftiges Systemdesign. Kühlsysteme, Druckminderungssysteme, Schutzsysteme und Abwassersysteme bilden den Kern der Anlage und gewährleisten den zuverlässigen Betrieb der chemischen Geräte.

2. Intelligente Struktur. Mit drei Koordinaten-Rahmenstruktur, und das nationale patentierte Wärmegerät, das heißt die Nasscheibe, ist die X-Richtung nach dem Probenpunkt gleichmäßig angeordnet, entsprechend jedem Probenpunkt X-Richtung auf der Y-Z-Ebene, entsprechend den Systemanforderungen zur Anordnung von Rohrleitungen und Komponenten, so dass die gesamte Gerätestruktur kompakt, klein und einfach zu bedienen und zu warten ist.

3. Fortgeschrittene Teile. Nationalpatentierte Kühler und Druckminderventile haben ein fortgeschrittenes inländisches Niveau.

Haupttechnische Parameter

Arbeitsdruck des Hochdruckleitungssystems: ≤32MPa

Probenausgangstemperatur: Kühlwassertemperatur + 1,5 ℃

Durchfluss der Probe: 0 ~ 3500ml / min

Probenausgangsdruck: 0,1 ~ 0,4 MPa

Eigenschaften des Tieftemperaturprobenhalters

1. Vorderste geschlossene und offene Gehäusestruktur, alle chemischen Messgeräte werden mit Mosaik auf dem Panel befestigt.

2, Niederdruckleitungen, Teile, trennbare Zähler Sender sind mklmlm auf der Rückseite des Skeletts angeordnet.

3, für verschiedene Instrumente praktisch machbare Reagenzgeräte entworfen, dieses Design wurde von den chemischen Bedienern von Kraftwerken sehr beliebt.

4, das innere Fußpedal des Skeletts, die Rohrleitung und die Leitung sind hierarchisch angeordnet.

5, das Profil wird aus kaltgewalztem Stahlblech gebogen, der Rahmen ist schön und leicht.

6, das gesamte Gerät hat ein einfaches, schönes Aussehen und eine einfache Wartung und Reparatur.

Eigenschaften des Hochtemperaturdrucks

1, um die Druckreduzierung und die erste Kühlung von Wasserdampfproben mit hohem Druck und hoher Temperatur zu beenden, besteht das Hochdruckrahmen aus einem Hochtemperatur-Abwassersystem, einem Temperaturreduzierungssystem und einem Probenwasserschaltsystem.

2, einschließlich Hochtemperatur-Hochdruckabsperrventil, Kühler, Puffer-Hochdruckfilter, Axialkraft-Reduktionsventil und andere Komponenten. Das Gesamtkonstruktionsdesign verwendet das Prinzip der drei Koordinatensysteme, um komplexe Ablaufdiagramme zu koordinieren.

Eigenschaften des Hochtemperaturabwassersystems

Nachdem das Probenwasser von der Probenaufnahmeeinrichtung einmal in das Probenaufnahmesystem eintritt, wird das gesamte Probenwasser direkt in das Hochdruckablaufrohr mit hoher Temperatur abgelaufen. Dieses Hochdruckablaufrohr ist streng verboten, mit dem Niederdruckablaufrohr verbunden zu sein, um zu verhindern, dass das Hochdruckabwasser in die Niederdruckleitung fließt.

Merkmale des Temperatur- und Druckreduzierungssystems

Nachdem das Probenwasser von der Einrichtung einmal in das Probenaufnahmesystem eintritt, fließt das andere Weg direkt in den Wirbel, den Wirbelkühler durch das Hochtemperatur-Hochdruckabschnittsventil, so dass die Probenwassertemperatur auf ≤40 ° C gekühlt wird, dann durch das Druckreduzierungsventil aus Edelstahl, um den Probenwasserdruck auf 0,5 MPa zu reduzieren und gleichzeitig die vorgeschriebenen Probenwasserstromanforderungen zu erfüllen.

Eigenschaften des Hochtemperatur-Hochdruckabsperrventils

1, das Unternehmen auf der Grundlage der Einführung von Technologie entwickelt und entwickelt ein Hochtemperatur-Hochdruck-Widerstandsventil aus Edelstahl.

2, Ventilkörper mit hochtemperaturbeständigem OCr18Ni12Mo2Ti-Material, Ventil mit importierter Kobalt-basierter Legierungskopfdichtung, speziell gefertigter flexibler Graphitfüllung und geeigneter Wärmebehandlungsmethode, löst gut Edelstahl-Material bei hohen Temperaturen, Interkristalline Korrosion, das gleiche Material und verschiedene Wärmeausdehnungskoeffizienten zwischen dem Gewinde und anderen Problemen, um die Vorteile des Ventils gegen hohe Temperaturen und hohen Druck zu gewährleisten.

Neben dem Schweißen und der Kartenverbindung hat unser Unternehmen auch eigene spezielle Kugelkopfverbindungsmethoden entwickelt, um den Ventilwechsel zu beseitigen, der schweißen muss, ohne dass die Kartenverbindung zu hohe Genauigkeitsanforderungen an das Verbinden von Stahlrohren hat.

Eigenschaften des Druckdämpfungsventils

1, Gewindekanal-Druckminderventil von GF1 bis GF9 insgesamt 9 Modelle, häufig verwendeter Typ ist GF8, bekannt als einstellbares Gewindekanal-Druckminderventil, GF9 bezeichnet das vollautomatische konstante Strom-Druckminderventil, geeignet für Spitzenmaschinen (alle nationalen Patente).

Nachdem das Probenwasser durch GF8 fließt, fällt der Druck auf unter 0,4 MPa.

3, Durchflussregelung: Drehen Sie den Griff im Bereich von 720 Grad, um einen stabilen Durchfluss von 0 bis 3500 ml / min zu erhalten, um die Durchflussregelung zu empfindlich zu lösen, der Durchfluss ist nicht gut zu beherrschen (und GF8 ist im Bereich von 720 Grad drehbar, der Durchfluss ist gut zu beherrschen); Der Durchfluss ist instabil (während sich der GF8-Durchfluss nach Einstellung nicht im Laufe der Zeit ändert); Es ist nicht möglich, einen hohen Durchfluss zu erzielen (während die GF8-Durchflussregelung bis zu 3500 ml/min erreicht wird).

4, unter 3MPa Druck, kann man einen 50 ml / min Startfluss, um die Inbetriebnahme des Testofens zu erleichtern.

5, Regelgriff ist besonders gut, Schaltmoment kleiner als 0,05 NW * m

6, Lebensdauer von bis zu 5 Jahren.

7, mit Piston-Verbindungen, können alle Arbeitsteile zerlegt und demontiert werden, und das Laden und Entladen und Reinigen ist sehr bequem.

Kühler Eigenschaften

Einer der Schlüsselkomponenten der Probenahme ist der Kühler, der von unserem Unternehmen entwickelte "Wirbelkühler, Wirbelkühler" wurde vom Staat patentiert. Der Kühler hat eine erstaunliche Wärmeaustausch-Effizienz, weit über den herkömmlichen Kühler mindestens doppelt so weit, für die gleichen Arbeitsbedingungen gesättigten Dampf oder überhitzten Dampf wie Wasser, Kühlwassertemperatur, Druck, Durchfluss und gemessenes Probenwasser wird unter den gleichen Probenwasser-Durchflussbedingungen kondensiert, ein Wirbel, Wirbelkühler seine Kühlungswirkung kann vollständig ersetzen zwei konventionelle Kühler in Reihe, und die Form Struktur ist nur φ108 Zylinderdurchmesser und 400 mm Länge, dieser Kühler ist nicht nur speziell geeignet für Hochtemperatur-ähnliche Wasserleitungen, sondern auch die gesamten Gerätekosten zu senken. Dies macht sie besonders wettbewerbsfähig gegenüber den gleichen Produkten.

Das Spiralrohr dieses Kühlers besteht aus Edelstahlrohren, die aus inneren und äußeren Doppelschichten bestehen, die gemeinsam in einem Zylinderkörper installiert sind, und die spezielle Prozesstechnik eliminiert die innere Spannung, die durch das Kälterollenrohr erzeugt wird, mit einer Lebensdauer von bis zu 5 Jahren.

3, Kühler in der äußeren Spiralrohr Probenwasser in der Spiralbewegung Kühlwasser für den Wärmeaustausch, die innere Spiralrohr in der Probenwasser in der Wirbelbewegung Kühlwasser für den Wärmeaustausch, zwei Arten von Kühlwasser geschickt passen in einem Kühler zu fließen, ist es offensichtlich, dass der Kühler eine sehr ausgezeichnete Zwangskonvergenz-Wärmeaustausch-Leistung hat, diese Eigenschaft kann seine entsprechende Strukturgröße kleiner gestalten, so dass die Wasserdampf-Probenaufnahmeeinrichtung nicht durch die Erhöhung der Anzahl der Probenaufnahmewege und der Wasserdampf-Qualitätsüberwachungsparameter pro Weg verursacht, was zu einer erheblichen Erhöhung des gesamten Gerätevolumens führt, während auch die Reparatur- und Wartungsmenge verringert wird. Für die Eigenschaften, die allgemein von mehr als 2 Kühlern gekühlt werden müssen, kann unser Unternehmen nur einen Kühler des Typs TR4 verwenden, um die Anforderungen zu erfüllen, der Kühler wurde seit Jahren in allen großen Kraftwerken weit verbreitet und sehr gelobt.

Hauptmerkmale des Thermostats

Der Thermostat wird nach dem Prinzip des Sekundärwärmeaustauschs hergestellt, das Probenwasser wird kontinuierlich aus dem Spiralrohr des Kühlers durchgeführt, das Kühlmittelwasser wird durch die Einrichtungszirkulationspumpe eingeführt und ausgeführt, um das Probenwasser zu kühlen, um sicherzustellen, dass die Ausgangstemperatur jedes Probenwassers die gleiche ist, die gleiche Temperatur jedes Kühlwassereingangs und -ausgangs, jedes Kühlwassereingangs und -ausgangs ist mit einem Kugelventil ausgestattet. Bei Bedarf kann auch ein Heizsystem installiert werden.

1, das Gerät wählt eine hohe Leistung, Wasserkühlung Importkompressor Kühlung, das Kühlsystem hat Überdruck und Überstromschutz, die Ausrüstung ist effizient und zuverlässig.

2. Anwendung der patentierten Technologie des Spiralrohrstromkühlers des Unternehmens zur Sekundärkühlung von Probenwasser, der Wassereingang des Kühlmittels kann eingestellt werden, um die Einfuhrtemperatur der Probenwasser zu lösen, die unterschiedlich ist und die Ausgangstemperatur die gleiche Anforderung hat.

3, mit vollautomatischer Computer-Steuerbox, Betriebssystem und mechanisches System können getrennt installiert werden, Temperatur digitale Anzeige, um die vollautomatische Steuerung der Anlage zu erreichen

4. Die Form des Geräts kann nach Anforderungen nicht standardmäßig gestaltet werden.

Haupttechnische Parameter des Thermostats
